dieselová lokomotiva řady 704 (T 234.0)

Motorová lokomotiva ČKD pro lehký posun v závodové dopravě a v lokomotivních depech ČD. Lokomotiva je kapotovaná s postranními ochozy a jednou věžovou kabinou strojvedoucího za čelem stroje. Dvě hnací dvojkolí s tlapovými trakčními motory jsou připevněna k hlavnímu rámu pomocí čtyř kyvných ramen. Zdrojem výkonu je automobilový naftový motor LIAZ typu M 2-650, spojený s trakčním alternátorem. Motor, kompresor, blok chlazení a další pomocné stroje jsou umístěny v zadní kapotě, zatímco v řední je umístěn pomocný elektrický rozvaděč, brzdový rozvaděč a akumulátorová baterie.

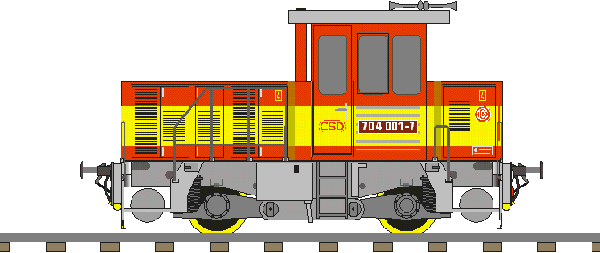

technické parametry lokomotivy T 234 a foto předlohy:

uspořádání dvojkolí		Bo
rozchod		1 435 mm, možno 1 000 - 1 435 mm
výkon lokomotivy		220 kW
max. provozní rychlost		60 km/h
hmotnost vyzbrojené lokomotivy		28 t
hmotnost na nápravu		14 t
délka přes nárazníky		7 300 mm

převzato z propagačních materiálů výrobce ČKD Praha

Papírový model lokomotivy T 234.0

Model je celkem jednoduchý a jeho konstrukce vychází z modelů série Minibox. Základní verze sestává z pouhých čtyř dílů. Složitější verze má detailněji zpracovaný podvozek, spřáhla, nárazníky a jiné doplňky. Obě verze je možno doplnit zábradlím z plastické folie. Model byl původně zpracován v M 1:100, později upraven do 1:120 (TT) a 1:87 (H0). Vznikla též barevná mutace lokomotivy v nátěru používaném u ČD, DKV České Budějovice. V M 1:160 (N) již lze sestavit pouze jednoduchou verzi.

Download modelu:

posunovací dieselová lokomotiva T 234.0

1:100 1:87

verze "Minibox"

    model 454 kB     verze s jednodušším podvozkem

    model 652 kB

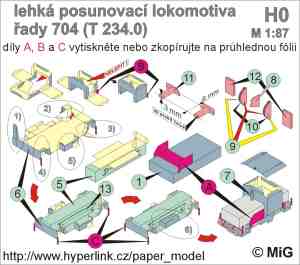

  instrukce 194 kB   verze se složitějším podvozkem

    model 727 kB
  instrukce 194 kB

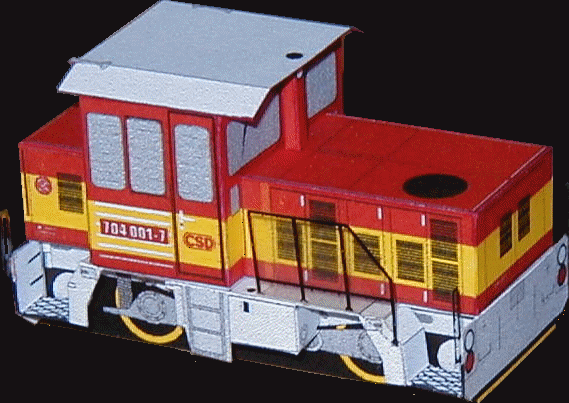

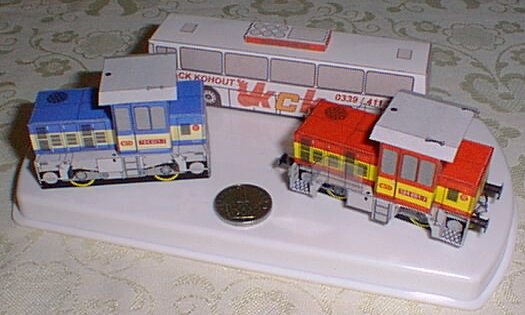

T 234.0, M 1:100. Vlevo jednodušší verze v barvách ČD, vpravo verze se všemi detaily.

T 234.0, M 1:87, bohužel bez doplňků na čelech vozidla (model byl sestaven ve spěchu v předvečer akce Strakonice 2000).

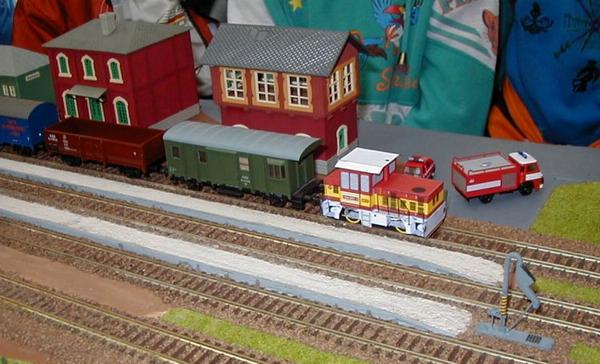

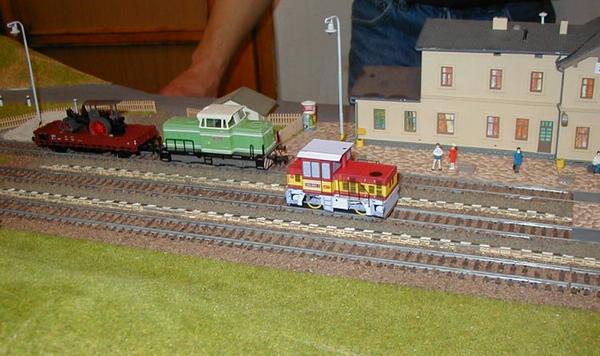

T 234.0, M 1:87, v kolejišti Kroužku železničních modelářů Milevsko.

T 234.0, M 1:87, v kolejišti Kroužku železničních modelářů Milevsko.
